سیستمهای پیشساخته عایقدار راهکاری مهندسی برای مدیریت زمان، کاهش بار مرده فونداسیون و ارتقای مقاومت لرزهای پروژههای عمرانی هستند. تفاوت ساندویچ پانل بتنی و تری دی پانل مستقیماً به متد تولید و اجرای بتن وابسته است؛ مقطع بتنی قطعهای کاملاً کارخانهای و سنگین است، اما سیستم سهبعدی شبکهای خام و سبک از فوم و فولاد است که پس از استقرار در سایت پروژه، شاتکریت میشود. در این گزارش فنی، مشخصات مکانیکی، ضوابط اجرایی و تفاوتهای ساختاری دو سیستم پرکاربرد دیوار باربر و غیرباربر را تحلیل میکنیم.

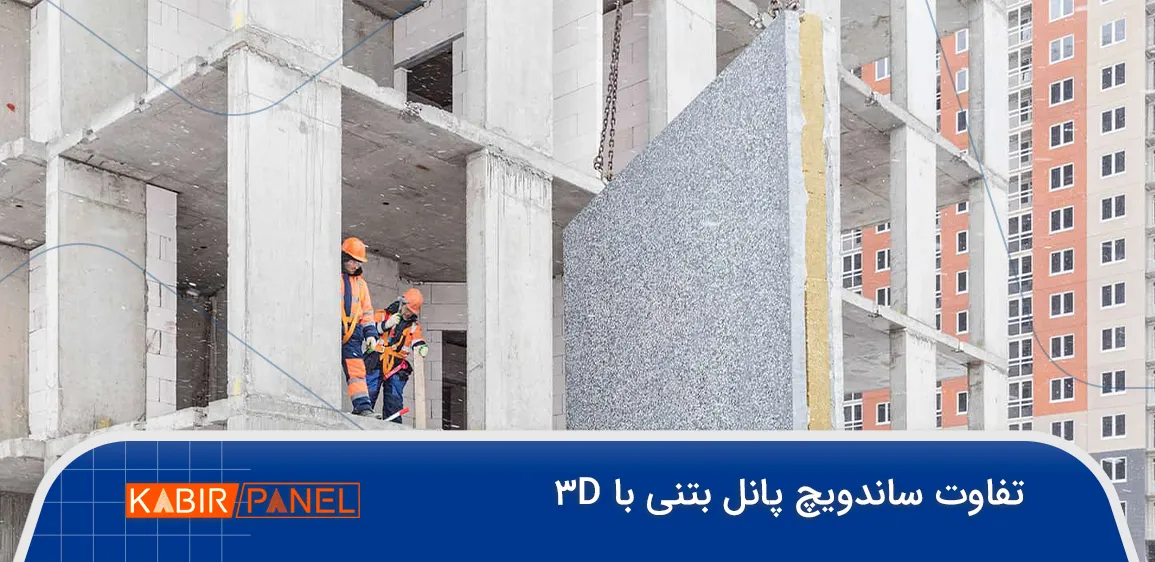

تفاوت ساندویچ پانل بتنی و تری دی پنل چیست و کدام مناسبتر است؟
تفاوت ساندویچ پانل بتنی و تری دی پانل (3d پنل) در متد تولید و اجرای بتن است؛ پنل بتنی مقطعی کاملاً پیشساخته و کارخانهای است، اما تری دی پانل از هسته فوم پلیاستایرن و مش فولادی تشکیل شده که پس از نصب، در محل کارگاه شاتکریت میشود.
در این دیتاشیت فنی، ظرفیت باربری، سرعت نصب، محدودیتهای کارگاهی و برآورد هزینههای اجرای این دو سیستم نوین ساختمانی را بر اساس استانداردهای مهندسی مقایسه میکنیم. برای انتخاب دقیق مقطع باربر یا پارتیشن غیرباربر پروژه خود، جدول آنالیز فیزیکی و مکانیکی در اواسط این گزارش را ارزیابی کنید.
ساختار ساندویچ پانل پیشساخته بتنی
ساندویچ پانل بتنی یک قطعه پیشساخته سنگین متشکل از دو لایه بتن مسلح (گرید ساختمانی بالا) و یک لایه هسته عایق میانی است. هسته عایق عموماً از فوم پلیاستایرن اکسترود شده یا پلیاورتان با دانسیته بالا انتخاب میشود. لایههای بتنی توسط کانکتورهای برشی از جنس الیاف شیشه، کامپوزیت یا فولاد ضدزنگ به یکدیگر متصل میشوند تا مقطع در برابر لنگرهای خمشی عملکردی یکپارچه داشته باشد. عملیات کیورینگ (عملآوری) بتن این پانلها در محیط کنترلشده کارخانه و حوضچههای بخار انجام میگیرد که مقاومت فشاری قطعی و بدون افت را تضمین میکند.
اجزای سیستم تری دی پانل
تری دی پانل یک سیستم پیشساخته سبک است که در کارخانه صرفاً به صورت اسکلت خام تولید میشود. این مقطع شامل یک هسته عایق پلیاستایرن منبسط شده با دانسیته ۱۰ تا ۱۵ کیلوگرم بر متر مکعب و دو شبکه مش فولادی در طرفین است. مفتولهای خرپایی مورب، دو شبکه مش را با عبور از داخل فوم به یکدیگر جوش میدهند. این پانلها پس از استقرار در سایت پروژه، توسط دستگاه پمپ باد و نازل، با بتن ریزدانه (شاتکریت) به ضخامت ۴ تا ۵ سانتیمتر در هر طرف پوشش داده میشوند.
تفاوت رفتار مکانیکی و لرزهای مقاطع بتنی عایقدار
مهندسان محاسب بر اساس کاربری سازه و منطقه لرزهخیز، ظرفیت باربری و میزان جذب انرژی این دو سیستم را در نرمافزارهای طراحی کنترل میکنند.
ظرفیت باربری دیوارهای بتنی پیشساخته در برابر بارهای ثقلی
ساندویچ پانل بتنی به دلیل تراکم بالای بتن کارخانهای و ضخامت لایههای باربر، ظرفیت تحمل بارهای ثقلی بسیار سنگینی دارد. کاربرد اصلی این مقاطع در اجرای دیوارهای حائل، سولههای صنعتی سنگین، دیوارهای برشی پیشساخته و پروژههای انبوهسازی ماژولار است. صلبیت بالای این پانلها، جابهجایی نسبی طبقات (Drift) را در زمان وقوع زلزله به شدت کاهش میدهد.
عملکرد دیوار تری دی پانل شاتکریتشده در برابر نیروهای برشی
سیستم تری دی پانل پس از گیرش نهایی بتن پاششی، رفتاری مشابه یک مقطع باکس بتن آرمه نشان میدهد. پیوستگی کامل شبکههای مش فولادی در محل اورلپها، یکپارچگی سازهای بالایی ایجاد میکند. این دیوارها در برابر نیروهای برشی زلزله شکلپذیری مناسبی دارند و به دلیل وزن نهایی کمتر نسبت به پانلهای تمام بتنی، نیروی اینرسی کمتری به فونداسیون منتقل میکنند. عدم ایجاد آوار سنگین و بلوکی در زمان تخریب، از مزایای ایمنی این سیستم است.
مقایسه مراحل اجرا و سرعت نصب کارگاهی
تفاوت اصلی این دو سیستم در تجهیزات مورد نیاز برای نصب و میزان وابستگی به عملیات تر در سایت پروژه است.
مراحل نصب ساندویچ پانل بتنی:
- اجرای فونداسیون، شابلونگذاری و تعبیه پلیتهای انتظار فولادی.
- انتقال پانلهای سنگین با تریلی کفی به سایت پروژه.
- بالابری دقیق قطعات با استفاده از جرثقیلهای تناژ بالا (حداقل ۲۰ تن).
- استقرار پانل روی پلیتها، شاقولکاری با جکهای مورب و اجرای جوشکاری نفوذی اتصالات.
- اجرای گروتریزی منبسطشونده در درزهای اتصال جهت آببندی و انتقال بار.
مراحل اجرای دیوار تری دی پانل:
- سوراخکاری دال کف و ریشهگذاری میلگردهای انتظار با چسب اپوکسی در فواصل مشخص.
- حمل دستی پانلهای سبک خام توسط نیروی کارگری و استقرار روی ریشهها.
- اتصال شبکههای مش مجاور به یکدیگر با سیم آرماتوربندی (رعایت حداقل ۱۰ سانتیمتر اورلپ).
- سوزاندن موضعی فوم با سشوار صنعتی و اجرای لولهکشی تاسیسات برق و مکانیک در فضای پشت مش.
- استقرار دستگاه پمپ باد و اجرای عملیات شاتکریت در دو مرحله روی سطوح.
جدول مقایسه جامع ساندویچ پانل بتنی و پنل دیواری سه بعدی
برای تصمیمگیری فنی جهت انتخاب متریال پوششی پروژههای صنعتی و مسکونی، پارامترهای اجرایی زیر را ارزیابی کنید:
| شاخص ارزیابی فنی | ساندویچ پانل بتنی پیشساخته | سیستم تری دی پانل |
|---|---|---|
| وزن نهایی مقطع | بسیار بالا (افزایش بار مرده فونداسیون) | متوسط رو به پایین (سبکسازی سازه) |
| تجهیزات نصب کارگاهی | نیازمند جرثقیل سنگین و تیم ریگری | نیازمند کمپرسور باد و دستگاه پمپ شاتکریت |
| کیفیت عملآوری بتن | صد در صد کنترلشده (شرایط کارخانه) | وابسته به مهارت اپراتور و شرایط جوی کارگاه |
| سرعت بهرهبرداری | فوری (نصب خشک و قطعی) | نیازمند زمان گیرش ۲۸ روزه بتن پاششی |
| اجرای تاسیسات توکار | دشوار (نیازمند تعبیه داکت در زمان تولید) | بسیار آسان (پیش از مرحله بتنپاشی) |
| سطح نهایی (نما) | کاملاً اکسپوز، صیقلی و آماده رنگآمیزی | نیازمند اجرای پلاستر ملات نرمه یا گچکاری |
تفاوت ضریب هدایت حرارتی و راندمان عایقبندی
هر دو مقطع به دلیل استفاده از هسته پلیمری، ضریب انتقال حرارت دیوارهها را به شدت کاهش میدهند. در ساندویچ پانل بتنی، استفاده از کانکتورهای پلاستیکی یا کامپوزیتی به جای آرماتورهای فولادی برای اتصال دو لایه بتن، پلهای حرارتی را به صفر میرساند.
در سیستم تری دی پانل، وجود هزاران مفتول خرپایی فولادی که از هسته عایق عبور کرده و دو شبکه مش را به هم متصل میکنند، ریزپلهای حرارتی ایجاد میکند. با این حال، استفاده از فوم پلیاستایرن با ضخامت حداقل ۸ سانتیمتر، این اتلاف حرارت موضعی را خنثی کرده و الزامات مبحث ۱۹ مقررات ملی ساختمان را به طور کامل پوشش میدهد.
مقایسه قیمت ساندویچ پانل بتنی و پنل تری دی
برآورد مالی این دو سیستم نیازمند بررسی هزینههای پنهان کارگاهی است. قیمت ساندویچ پانل بتنی در فاکتور اولیه بالاتر است؛ تولید در کارخانه، قالببندی تخصصی و هزینه سنگین حملونقل ترافیکی، ارزش ریالی این متریال را افزایش میدهد. اما سرعت نصب بالا و حذف هزینههای نازککاری، بازگشت سرمایه را تسریع میکند.
در مقابل، قیمت خرید اسکلت خام تری دی پانل ارزانتر تمام میشود و هزینههای حملونقل آن به دلیل وزن سبک فوم، بسیار پایین است. اما کارفرما باید هزینههای خرید سیمان، ماسه شسته، دستمزد بالای تیم تخصصی شاتکریت، استهلاک پمپ باد و زمان خواب پروژه برای گیرش بتن را در آنالیز قیمت تمامشده هر متر مربع دیوار لحاظ کند.
سوالات متداول درباره تفاوت ساندویچ پانل بتنی و پنل سه بعدی
کدام سیستم برای ساخت سولههای صنعتی در مناطق دورافتاده مناسبتر است؟
تری دی پانل توجیه اقتصادی و اجرایی بالاتری برای مناطق صعبالعبور دارد، زیرا حمل پانلهای خام بسیار آسان بوده و نیازی به اعزام جرثقیلهای سنگین به سایت پروژه نیست.
آیا مقاومت در برابر حریق در هر دو پنل یکسان است؟
ساندویچ پانل بتنی به دلیل ضخامت و تراکم بالای بتن کارخانهای، مقاومت حریق بالاتری (تا ۴ ساعت تابآوری) نسبت به لایه نازک شاتکریت در تری دی پانل ارائه میدهد.
تفاوت ضخامت نهایی دیوار در این دو سیستم چقدر است؟
ساندویچ پانل بتنی عموماً با ضخامت کل ۱۵ تا ۲۵ سانتیمتر تولید میشود. ضخامت تری دی پانل پس از اجرای دو لایه شاتکریت ۵ سانتیمتری و هسته ۸ سانتیمتری، حدود ۱۸ سانتیمتر خواهد بود.
کدام دیوار برای اجرای نمای ساختمان (اکسپوز) عملکرد بهتری دارد؟
ساندویچ پانل بتنی با استفاده از قالبهای صیقلی، سطحی کاملاً اکسپوز و بدون تخلخل ارائه میدهد که مستقیماً قابل رنگآمیزی است، در حالی که تری دی پانل سطحی زبر داشته و نیازمند اندودکاری مجدد است.
در پروژههای بلندمرتبه سازی، استفاده از کدام مقطع ایمنتر است؟
تری دی پانل به دلیل وزن نهایی کمتر، بار مرده طبقات فوقانی را کاهش داده و رفتار لرزهای سازههای بلندمرتبه را بهینهسازی میکند.
آیا امکان تغییرات معماری و تخریب در هر دو سیستم وجود دارد؟
تخریب ساندویچ پانل بتنی بسیار دشوار و نیازمند تجهیزات برش الماسه است. تخریب دیوار تری دی پانل نیز به دلیل شبکه مش فولادی در هم تنیده، نیازمند استفاده از پیکور و فرز سنگبری است و هیچکدام انعطافپذیری مصالح بنایی را برای تغییرات ندارند.
تفاوت قیمت دستمزد نصب در این دو متریال چگونه محاسبه میشود؟
دستمزد نصب ساندویچ پانل بتنی بر اساس شیفت کاری جرثقیل و تیم جوشکاری محاسبه میگردد. دستمزد تری دی پانل به صورت متر مربعی و شامل دو آیتم نصب اسکلت فلزی و عملیات بتنپاشی فاکتور میشود.
آیا هر دو سیستم نیاز به عایقکاری رطوبتی مضاعف دارند؟
بتن کارخانهای در ساندویچ پانلها نفوذپذیری بسیار پایینی دارد. اما سطح شاتکریت در تری دی پانل دارای تخلخل ریز است و در نماهای در معرض بارش مستقیم، اجرای یک لایه پوشش آبگریز پلیمری روی آن الزامی است.
سخن پایانی
انتخاب مهندسی میان ساندویچ پانل بتنی پیشساخته و سیستم نصب درجای تری دی پانل، مرز تعیینکنندهای در مدیریت زمان و هزینههای ماشینآلات کارگاهی است. پانلهای بتنی با صلبیت قطعی، سطح اکسپوز و سرعت نصب بینظیر، بهترین گزینه برای ساخت سریع سالنهای تولیدی و دیوارهای پیرامونی سنگین هستند.
در نقطه مقابل، سیستم تری دی پانل با حذف هزینههای سنگین جرثقیل، سهولت در اجرای تاسیسات توکار و ایجاد ساختار یکپارچه برشی، راهکاری اقتصادی جهت پارتیشنبندی داخلی، انبوهسازی مسکونی و اجرای سازههای ویلایی با معماری پیچیده محسوب میشود. مهندسان ناظر موظفند پیش از انتخاب متریال، محدودیتهای دسترسی سایت پروژه به ماشینآلات سنگین و زمانبندی مجاز تا مرحله بهرهبرداری را در آنالیزهای فنی خود لحاظ کنند.
