اگر هدف شما کاهش چشمگیر هزینههای عمرانی و بهرهبرداری سریع از پروژه است، سوله قوسی کارآمدترین گزینه پیش روی شماست. این سازه مدرن با حذف ستونهای میانی و کاهش وزن فولاد مصرفی، ضمن ایجاد فضایی یکپارچه و دلباز، ایمنی سازه را در برابر عوامل محیطی تضمین میکند. در ادامه این مقاله تمامی جزئیات فنی، انواع روشهای ساخت سبک و فوق سبک و فاکتورهای موثر بر قیمت سوله قوسی را بررسی میکنیم تا با دیدی باز تصمیم بگیرید. برای دریافت مشاوره فنی رایگان و برآورد هزینه دقیق پروژه خود میتوانید همین حالا با کارشناسان ما در ارتباط باشید.
سوله قوسی چیست؟
سوله قوسی که در بازارهای جهانی و متون تخصصی با نامهای Arched Shed یا K-Span شناخته میشود، نوعی سازه فلزی پیشرفته با هندسه کمانی است که بار وارده را به صورت یکنواخت و بدون نیاز به تکیهگاههای میانی به فونداسیون منتقل میکند. طراحی هوشمندانه این سازهها به گونهای است که فضای داخلی کاملاً یکپارچه و بدون هیچگونه ستون مزاحم اجرا میشود که این ویژگی بهرهبرداری از فضای کف را به حداکثر ممکن میرساند. این ساختار با تکیه بر اصول آیرودینامیک، مقاومت بسیار بالایی در برابر بارهای جانبی نظیر بادهای شدید و طوفان از خود نشان میدهد.
از زمان معرفی این روش تا امروز، مهندسان با بهرهگیری از تکنولوژیهای نوین فرمدهی و تغییر در آلیاژ ورقها موفق به کاهش چشمگیر وزن سازه شدهاند که نتیجه آن پیدایش مفاهیم سوله قوسی سبک و سوله قوسی فوق سبک در صنعت ساختمان است. این سازهها علاوه بر عملکرد درخشان در برابر زلزله، به دلیل حذف اتصالات سنگین و پیچومهرههای رایج، سرعت مونتاژ بسیار بالاتری نسبت به سولههای تیرورقی دارا هستند. در واقع این سیستم ساختمانی با تلفیق سرعت، ایمنی و بهینهسازی متریال، راهکاری مدرن برای کاهش هزینههای ساختوساز محسوب میشود.
انواع سوله قوسی کدامند؟
دستهبندی سولههای قوسی بر اساس نوع اسکلت، روش ساخت و تکنولوژی به کار رفته در تولید اجزای آن انجام میشود. شناخت تفاوت میان این مدلها به کارفرمایان کمک میکند تا بر اساس کاربری مد نظر خود، گزینهای را انتخاب کنند که هم از نظر بودجه و هم از نظر فنی توجیهپذیر باشد. در حالت کلی میتوان این سازهها را به دستههای بدون اسکلت و با اسکلت خرپایی تقسیم کرد که هر کدام ویژگیهای منحصر به فرد خود را دارند.

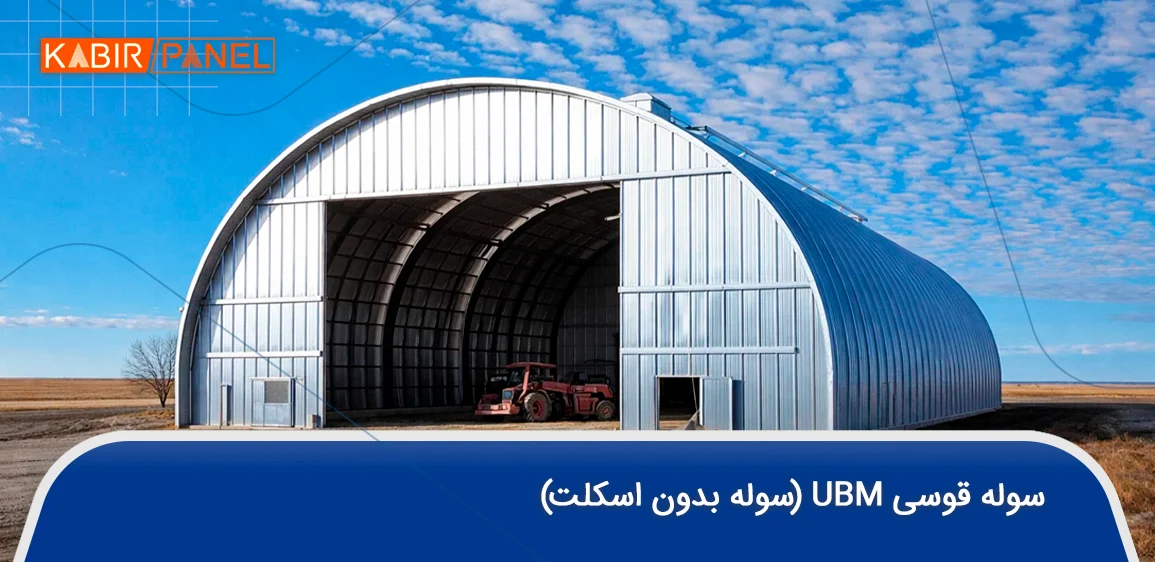

سوله قوسی UBM (سوله بدون اسکلت)
سوله قوسی ubm که مخفف عبارت Ultimate Building Machine است، با استفاده از تکنولوژی نورد سرد و توسط دستگاههای سیار در محل پروژه تولید میشود. ویژگی بارز این نوع سوله حذف کامل اسکلت داخلی، تیرها و ستونهای سنگین است. در این روش ورقهای گالوانیزه به صورت رول وارد دستگاه میشوند و پس از فرمدهی و ایجاد قوس مورد نظر، توسط دستگاه دوخت اتوماتیک یا همان سیمر به یکدیگر متصل میگردند.
این اتصال مکانیکی که شبیه به دوخت لبههای کنسرو است، باعث میشود سازه کاملاً آببند و هوابند باشد و نیاز به استفاده از پیچ و مهره یا جوشکاری در پوشش سقف کامل از بین برود. یکپارچگی ورقها در این سیستم باعث میشود که خودِ پوشش سقف نقش سازه نگهدارنده را نیز ایفا کند.
این تکنولوژی امکان ساخت دهانههای عریض را بدون نیاز به ستون میانی فراهم میکند و به دلیل سرعت بسیار بالا در تولید و نصب، برای پروژههایی که زمان در آنها فاکتور مهمی است، گزینهای عالی محسوب میشوند. همچنین عدم وجود درز و شکاف در سقف این سولهها باعث میشود هدررفت انرژی حرارتی به حداقل برسد و مقاومت آن در برابر نفوذ رطوبت و گرد و غبار بسیار بالا باشد.
سوله قوسی خرپایی
سوله قوسی خرپایی ساختاری متفاوت دارد و بر اساس علم طراحی خرپا یا Truss بنا شده است. در این نوع سازه، بار سقف توسط یک شبکه هندسی از پروفیلهای قوطی یا لوله که به شکل مثلثهای متصل به هم طراحی شدهاند، تحمل میشود. قوس ایجاد شده در این روش حاصل خم کاری پروفیلها و چیدمان دقیق آنها در کنار یکدیگر است.
این نوع سوله برای دهانههای بسیار عریض و جاهایی که نیاز به تحمل بارهای سنگین مانند جرثقیلهای سقفی وجود دارد، کاربرد فراوانی دارد. ساختار مشبک خرپا باعث میشود که وزن کلی فولاد مصرفی نسبت به سولههای تیرورقی کاهش یابد و در عین حال سختی و استقامت سازه حفظ شود. در سوله قوسی خرپایی، پوشش سقف میتواند از ورقهای رنگی، گالوانیزه یا ساندویچ پانل باشد که روی پرلینها یا لاپهها نصب میشوند. یکی از مزیتهای مهم این روش امکان ایجاد تهویه طبیعی بهتر و دسترسی آسانتر به تاسیسات سقفی است. مهندسان با محاسبات دقیق نرمافزاری، ابعاد و ضخامت پروفیلهای خرپا را به گونهای تعیین میکنند که با کمترین میزان فولاد، بیشترین مقاومت در برابر بار برف و باد حاصل شود.
سوله قوسی سبک و فوق سبک
مفاهیم سوله قوسی سبک و سوله قوسی فوق سبک به میزان وزن فولاد مصرفی در هر متر مربع از زیربنای سازه اشاره دارند. شکل هندسی قوس به دلیل خاصیت انتقال بار فشاری، اجازه میدهد تا مهندسان از پروفیلها و ورقهایی با ضخامت کمتر استفاده کنند، بدون اینکه پایداری سازه به خطر بیفتد.
در مدلهای فوق سبک که اغلب با تکنولوژیهای جدیدتر مانند UBM یا سازههای فضاکار ترکیب میشوند، وزن سازه به شدت کاهش مییابد. این کاهش وزن مستقیماً منجر به کاهش ابعاد فونداسیون و هزینههای بتنریزی میشود. عبارت فوق سبک به این معناست که سازه با رعایت دقیق آییننامههای بارگذاری و با استفاده از فولادهای با مقاومت بالا یا High Strength طراحی شده است.
در این سازهها شکل آیرودینامیک قوس باعث میشود جریان باد به راحتی از روی سازه عبور کند و نیروی پسماند کمتری به بدنه وارد شود، بنابراین نیاز به مهاربندهای سنگین کاهش مییابد. انتخاب میان مدل سبک و فوق سبک بستگی به محل احداث پروژه و سرعت باد یا میزان بارش برف در آن منطقه دارد و باید توسط محاسبات مهندسی تایید گردد.
ساختار سقف و پوشش سوله قوسی
سقف در سولههای قوسی تنها یک پوشش برای جلوگیری از نفوذ باران نیست، بلکه بخش مهمی از هویت بصری و ساختار مهندسی سازه را تشکیل میدهد. انتخاب متریال مناسب برای پوشش این قوسها تاثیر مستقیمی بر طول عمر سازه، عایقبندی و هزینههای نگهداری آتی خواهد داشت.
ویژگیهای سقف سوله قوسی
سقف سوله قوسی به دلیل هندسه منحنی خود، قابلیت بسیار بالایی در دفع آب باران و برف دارد. شیب متغیر در نقاط مختلف قوس باعث میشود که آب و برف در هیچ نقطهای ساکن نمانند و به سرعت به سمت کنارهها و سیستم جمعآوری آبهای سطحی هدایت شوند. این ویژگی خطر نشت آب و خوردگی ناشی از ماندابی را به شدت کاهش میدهد.
علاوه بر دفع رطوبت، این فرم هندسی باعث میشود نور خورشید در زوایای مختلف بازتاب داده شود و جذب حرارت در تابستان کمتر از سقفهای مسطح یا شیبدار معمولی باشد. یکپارچگی سقف در سازههای قوسی همچنین منجر به توزیع بهتر تنشهای ناشی از انقباض و انبساط دمایی میشود و صدای ناشی از برخورد قطرات باران یا تگرگ را به دلیل سطح منحنی و شکست امواج صوتی تا حدودی تعدیل میکند. در طراحی این سقفها معمولاً از ورقهای فرمدهی شده با گامهای بلند استفاده میشود تا مقاومت خمشی ورق در برابر بارهای وارده افزایش یابد.

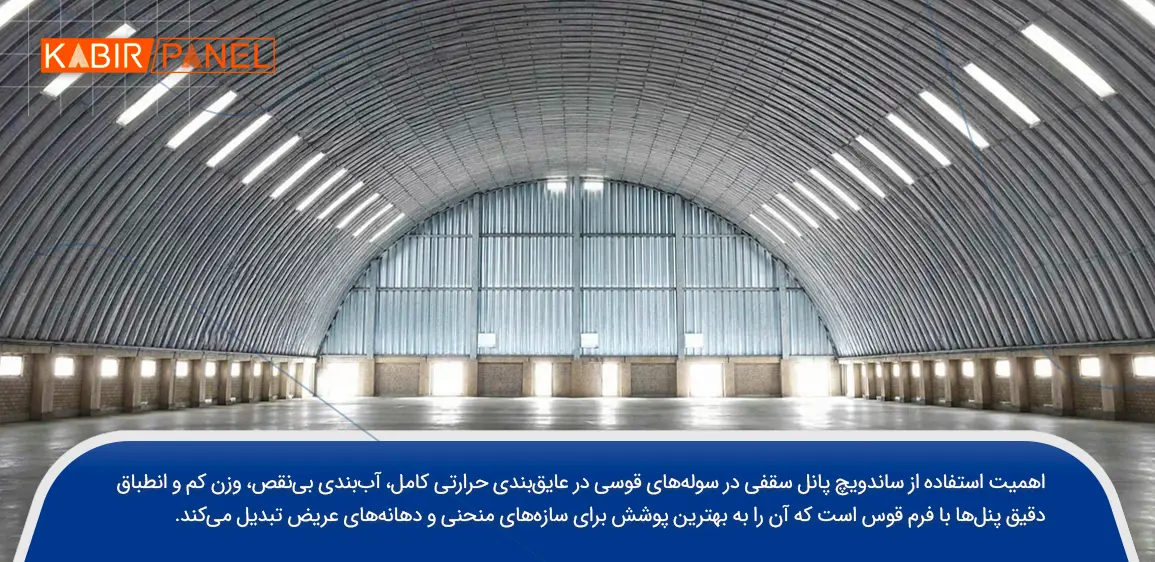

اهمیت استفاده از ساندویچ پانل سقفی در سولههای قوسی
انتخاب پوشش نهایی برای سازههای منحنی شکل یکی از حساسترین مراحل مهندسی است و در این میان ساندویچ پانل سقفی به عنوان کارآمدترین راهکار شناخته میشود. استفاده از این متریال جهت اجرای سقف ساندویچ پانل قوسی صرفاً یک انتخاب ظاهری نیست، بلکه یک ضرورت فنی برای ارتقای عملکرد حرارتی سازه محسوب میشود. برخلاف ورقهای فلزی تکلایه که تبادل حرارتی بالایی دارند، این پوشش با برخورداری از هسته عایق فشرده (پلییورتان) مانع هدررفت انرژی میشود و محیط داخلی را در برابر تغییرات شدید دما محافظت میکند.
چالش اصلی در نصب این پوششها، قابلیت انعطافپذیری آنهاست. تولیدکنندگان معتبر با ایجاد شیارهای عرضی یا استفاده از فومهای با دانسیته کنترلشده، تولید ساندویچ پانل قوسی و امکان خم کردن پنلها متناسب با شعاع قوس را فراهم میکنند. این ویژگی باعث میشود پنلها کاملاً روی سازه بنشینند و هیچگونه فضای خالی بین پرلینها و پوشش ایجاد نشود. علاوه بر عایقبندی، سیستم اورلپ یا همپوشانی دقیق این پنلها در سطوح شیبدار، مسیر نفوذ آب و رطوبت را کاملاً مسدود میکند. وزن پایین این متریال نیز باعث کاهش بار مرده وارده به قوسها میشود که در دهانههای عریض یک مزیت محاسباتی حیاتی است. بنابراین برای کاربریهای حساس مانند انبار مواد غذایی، سالنهای ورزشی یا سردخانهها، این نوع پوشش انتخابی بیرقیب است.
کاربرد سوله قوسی
- انبار نگهداری محصولات کشاورزی و غلات
- سالنهای ورزشی چندمنظوره و استخرهای سرپوشیده
- آشیانه تعمیر و نگهداری هواپیما و هلیکوپتر
- سردخانههای صنعتی و انبار مواد غذایی
- خطوط تولید کارخانجات و کارگاههای صنعتی
- سالنهای پرورش قارچ و گلخانههای بزرگ
- مراکز پرورش دام و طیور (مرغداری و دامداری)
- پارکینگ مسقف ماشینآلات سنگین و راهسازی
- کمپهای نظامی، پادگانها و انبار مهمات
- مراکز اسکان اضطراری و پایگاههای مدیریت بحران
- بازارچههای محلی و سالنهای نمایشگاهی
- تعمیرگاههای مرکزی خودرو و معاینه فنی
بررسی قیمت سوله قوسی
یکی از جذابترین بخشها برای سرمایهگذاران و مدیران پروژه، بخش برآورد هزینههاست. قیمت تمام شده سوله قوسی تحت تاثیر مولفههای متعددی قرار دارد که نوسان در هر یک میتواند هزینه نهایی را تغییر دهد. با این حال، به طور کلی این سازهها نسبت به سولههای تیرورقی سنتی اقتصادیتر هستند.
عوامل موثر بر قیمت سوله قوسی فوق سبک
تعیین قیمت سوله قوسی فوق سبک و قیمت سقف سوله قوسی نیازمند بررسی دقیق پارامترهای روز بازار است. اولین و مهمترین فاکتور، قیمت جهانی و داخلی فولاد و ورق گالوانیزه است که ماده اولیه اصلی این سازهها را تشکیل میدهد. ضخامت ورق مورد استفاده که بر اساس محاسبات بارگذاری تعیین میشود، تاثیر مستقیمی بر وزن نهایی و قیمت دارد.
عامل دوم، ابعاد دهانه و ارتفاع سوله است؛ هرچه دهانه عریضتر باشد، نیاز به تمهیدات سازهای قویتر و ورقهای ضخیمتر یا پروفیلهای خرپایی سنگینتر خواهد بود. نوع پوشش سقف و استفاده از عایقهایی مانند پشم شیشه، فوم یا ساندویچ پانل نیز بخش قابل توجهی از بودجه را به خود اختصاص میدهد. هزینههای مربوط به فونداسیون در سولههای قوسی فوق سبک به دلیل وزن پایین سازه و توزیع یکنواخت نیروها، کمتر از سایر سازههاست و این خود یک فاکتور کاهنده قیمت محسوب میشود.
همچنین محل جغرافیایی پروژه و هزینههای حمل و نقل دستگاههای نورد یا قطعات پیشساخته به محل نصب، دستمزد تیم اجرایی و تجهیزات نصب نیز باید در برآورد نهایی لحاظ گردند. سرعت بالای اجرا در این روش باعث بازگشت سریعتر سرمایه میشود که خود نوعی سود پنهان اقتصادی است.
آیا خرید سوله قوسی دست دوم به صرفه است؟
بازار سوله قوسی دست دوم همواره یکی از گزینههایی است که کارفرمایان برای کاهش هزینههای اولیه به آن فکر میکنند. اما خرید این نوع سازهها چالشها و ریسکهای فنی خاص خود را دارد که باید با دقت بررسی شود.
در مورد سولههای قوسی از نوع UBM، به دلیل اینکه اتصالات ورقها به صورت دوخت و یکپارچه انجام میشود، دمونتاژ یا باز کردن آنها بدون آسیب رساندن به ورقها و فرم سازه بسیار دشوار و در بسیاری از موارد غیرممکن است. برش دادن ورقها و تلاش برای نصب مجدد آنها در مکانی دیگر باعث از بین رفتن خاصیت آببندی و کاهش شدید مقاومت سازه میشود. اما در مورد سولههای قوسی خرپایی که اتصالات آنها پیچ و مهرهای است، امکان باز کردن و جابجایی وجود دارد. با این حال باید توجه داشت که قطعات فلزی در طول زمان دچار خستگی، خوردگی و تغییر شکلهای نامحسوس میشوند.
هنگام خرید سوله دست دوم باید اطمینان حاصل کرد که محاسبات سازهای سوله قبلی با شرایط اقلیمی محل جدید از نظر بار برف، سرعت باد و زلزله همخوانی داشته باشد. همچنین هزینههای دمونتاژ، حمل، سندبلاست، رنگآمیزی مجدد و خرید پیچ و مهرههای نو ممکن است آنقدر زیاد شود که تفاوت قیمت آن با سوله نو ناچیز گردد و توجیه اقتصادی خود را از دست بدهد.
سوالات متداول در مورد سوله قوسی
سوله قوسی UBM چه تفاوتی با سوله قوسی خرپایی دارد؟
سوله UBM بدون اسکلت داخلی است و از ورقهای نورد شده و دوخته شده به هم تشکیل میشود، در حالی که سوله خرپایی دارای اسکلت متشکل از پروفیلهای فلزی است و ورق پوشش روی آن نصب میشود.
آیا امکان نصب جرثقیل سقفی در سوله قوسی وجود دارد؟
در سولههای قوسی خرپایی امکان نصب جرثقیل سقفی با تعبیه تیر حمال وجود دارد، اما در سولههای UBM به دلیل نبود ستون و اسکلت سنگین، نصب جرثقیل سقفی مستقیم روی سازه امکانپذیر نیست و باید از سازه مستقل یا جرثقیل دروازهای استفاده کرد.
مزیت اصلی سقف ساندویچ پانل قوسی نسبت به ورق گالوانیزه چیست؟
ساندویچ پانل قوسی عایق حرارتی و صوتی بسیار قویتری نسبت به ورق گالوانیزه ساده است و از تعریق داخل سوله و هدررفت انرژی جلوگیری میکند.
میانگین عمر مفید یک سوله قوسی شکل چقدر است؟
عمر مفید این سازهها بستگی به کیفیت ورق گالوانیزه و شرایط نگهداری دارد، اما به طور معمول و در شرایط استاندارد، این سازهها میتوانند بیش از ۳۰ تا ۵۰ سال عمر مفید داشته باشند.
آیا سوله قوسی فوق سبک مقاومت کافی در برابر زلزله دارد؟
بله، به دلیل وزن بسیار پایین و یکپارچگی ساختار، نیروی زلزله کمتری به این سازهها وارد میشود و عملکرد بسیار خوبی در برابر لرزشهای زمین دارند.
برای خرید سوله قوسی دست دوم به چه نکاتی باید توجه کنیم؟
باید وضعیت سلامت ورقها و پروفیلها از نظر زنگزدگی، دفرمه شدن و خستگی فلز بررسی شود و تطابق دفترچه محاسبات سوله با محل نصب جدید توسط مهندس سازه تایید گردد.
سریعترین روش برای ساخت سوله قوسی کدام است؟
روش UBM سریعترین روش ساخت است زیرا تولید و نصب سازه به صورت همزمان و ماشینی در محل پروژه انجام میشود و مراحل سنتی ساخت در کارخانه حذف میگردد.
آیا محدودیت دهانه در ساخت سولههای قوسی وجود دارد؟
تکنولوژیهای امروزی امکان ساخت دهانههای بسیار عریض را فراهم کردهاند، اما با افزایش دهانه، ضخامت ورق و نوع طراحی تغییر میکند و در دهانههای خیلی بزرگ روش خرپایی معمولاً ارجحیت فنی دارد.
سخن پایانی
انتخاب سوله قوسی به عنوان یک راهکار مدرن، سریع و مقرونبهصرفه میتواند مسیر راهاندازی پروژههای صنعتی، کشاورزی، ورزشی و انبارداری را هموارتر کند. ویژگیهای منحصر به فرد این سازهها از جمله مقاومت آیرودینامیک، حذف ستونهای مزاحم، سرعت بالای اجرا و کاهش هزینههای تمام شده، آنها را به گزینهای هوشمندانه در صنعت ساختمان تبدیل کرده است. با این حال، دستیابی به نتیجه مطلوب نیازمند طراحی دقیق مهندسی، استفاده از متریال باکیفیت و اجرای تخصصی است. بررسی دقیق نیازهای پروژه و مشورت با متخصصان این حوزه به شما کمک میکند تا سازهای ایمن و پایدار داشته باشید که سالیان سال پاسخگوی نیازهای کسبوکارتان باشد.
