ساخت سوله خرپایی برای کارفرمایانی مناسب است که به پوشش دهانههای بسیار عریض بدون حضور ستونهای مزاحم میانی نیاز دارند. این سازههای شبکهای با توزیع یکپارچه بار و کاهش چشمگیر مصرف فولاد هزینههای احداث شما را به شدت پایین می آورند و مقاومت بینظیری در برابر لرزش و فشار باد ایجاد میکنند. ما در این راهنمای تخصصی تمامی مراحل طراحی اسکلت اجرای فونداسیون نصب پوششهای عایق و برآورد دقیق بودجه را بررسی کردهایم تا پروژهای کاملا اقتصادی و پایدار را با اطمینان کامل اجرا کنید.
سوله خرپایی چیست ؟
سوله خرپایی یک سازه فولادی پیشرفته و متشکل از شبکه ای از پروفیل های متصل به هم با ساختار هندسی مثلثی است که بارهای سنگین را تحمل کرده و دهانه های بسیار عریض را بدون نیاز به ستون های میانی در مجتمع های صنعتی پوشش می دهد.
توزیع نیرو در این سیستم شبکه ای به گونه ای انجام می گیرد که هیچ یک از اعضا تحت فشار بیش از حد خمشی قرار نگیرند. مهندسان تمام نیروهای کششی و فشاری را به گره های اتصال منتقل می کنند. این تقسیم بار هوشمندانه باعث می شود تا اسکلت فولادی مقاومت شگفت انگیزی از خود نشان دهد.
شما با بررسی سوله های خرپایی متوجه می شوید که این سازه ها انعطاف پذیری فوق العاده ای در طراحی دارند. این پلتفرم ها به شما اجازه می دهند تجهیزات سنگین جرثقیل سقفی تاسیسات تهویه مطبوع و شبکه های پیچیده برق رسانی را به راحتی از سقف آویزان کنید بدون آنکه نگران افتادگی مقاطع باشید.
بررسی تفاوت سوله و خرپا در ادبیات مهندسی
تفاوت سوله و خرپا در ماهیت ساختاری این دو اصطلاح فنی ریشه دارد. سوله نام عمومی یک ساختمان صنعتی سرپوشیده با سقف شیب دار یا قوسی است که کاربری های متنوعی دارد. اما خرپا دقیقا به همان شبکه هندسی فولادی اطلاق می شود که مهندسان آن را برای برپایی سقف یا دیوارهای همان بنا به کار می گیرند. در واقع شما از تکنیک خرپاسازی برای برپایی یک سوله یکپارچه استفاده می کنید.

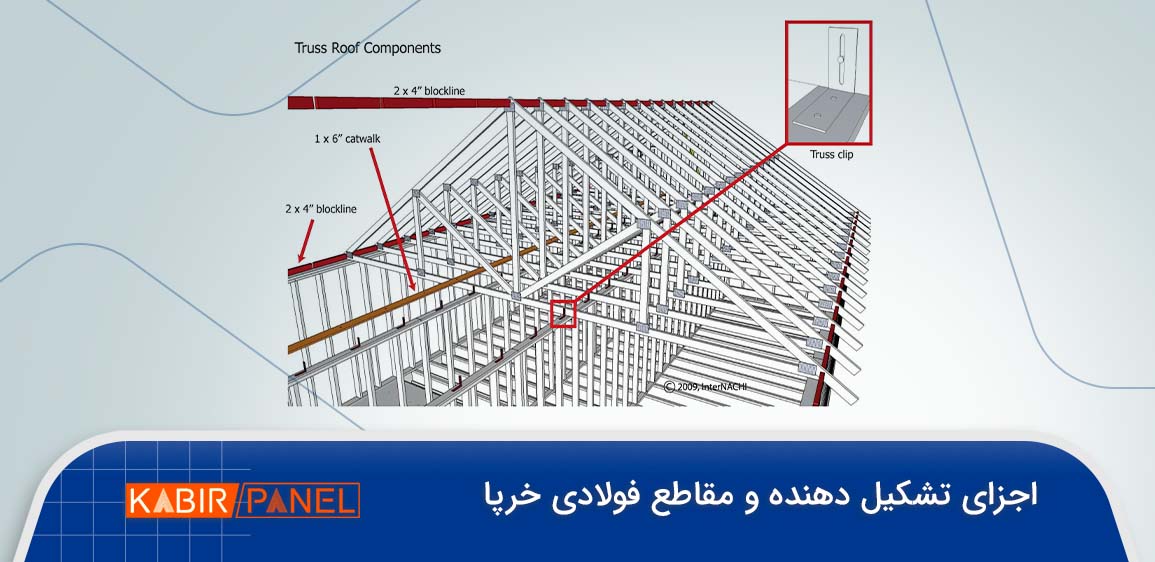

اجزای تشکیل دهنده و مقاطع فولادی
شناخت دقیق آناتومی سازه به شما کمک می کند تا فرآیند نظارت بر ساخت سوله سبک خرپایی را با دید بازتری انجام دهید. یک شبکه فولادی استاندارد از کنار هم قرار گرفتن قطعات متعددی تشکیل می شود که هر کدام وظیفه تحمل بخش خاصی از تنش ها را بر عهده دارند.
عناصر اصلی این سیستم شامل موارد زیر است:
- ستون های اصلی: پروفیل های عمودی قدرتمندی که بار کل شبکه سقف را دریافت کرده و به فونداسیون منتقل می کنند.
- رفترها یا تیرهای شیب دار: مقاطع فولادی که ساختار اصلی سقف را شکل داده و پوشش نهایی روی آن ها نصب می شود.
- پرلین ها یا لاپه ها: تیرهای فرعی افقی که بین رفترها قرار گرفته و وزن متریال پوششی سقف را تحمل می کنند.
- مهاربندها یا بادبندها: مقاطع ضربدری که مقاومت کل شبکه را در برابر نیروهای جانبی ناشی از وزش باد و زلزله افزایش می دهند.
- استرات ها: قطعات طولی متصل کننده قاب های اصلی که یکپارچگی کل اسکلت را تضمین می نمایند.
معروف ترین اشکال هندسی در طراحی سوله خرپایی
مهندسان طراح بر اساس نیاز پروژه و میزان بار وارد بر سقف الگوهای هندسی متفاوتی را برای چیدمان پروفیل ها انتخاب می کنند. انتخاب شکل صحیح مستقیما روی پایداری و میزان فولاد مصرفی تاثیر می گذارد.
رایج ترین الگوهای ساختاری عبارتند از:
- خرپای فینک: این مدل دارای اعضای قطری متعددی است که بارهای سنگین سقف را در فواصل کوتاه به گره ها منتقل می کند و برای دهانه های متوسط بسیار ایده آل است.
- خرپای شاه تیر: یک ساختار کلاسیک و ساده با یک عضو عمودی مرکزی که برای پروژه های کوچک با دهانه های کوتاه کاربرد دارد.
- خرپای قیچی: طراحان این مدل را برای ایجاد ارتفاع بیشتر در مرکز سالن استفاده می کنند که شیب سقف از داخل نیز کاملا نمایان است.
- خرپای موازی: این الگو دارای یال های فوقانی و تحتانی موازی است و بیشترین کاربرد را در ساخت پل ها و طبقات میانی سازه های صنعتی دارد.

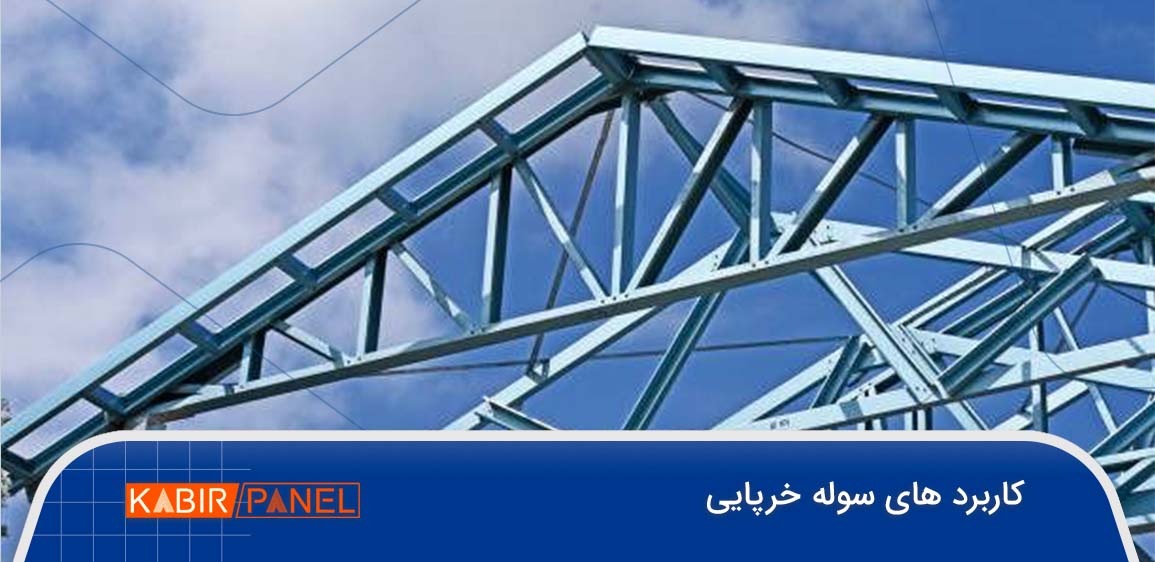

سوله خرپایی در چه صنایعی کاربرد دارد
امکان اجرای دهانه های بسیار عریض بدون هیچ مانع فیزیکی این سازه ها را به انتخاب اول بسیاری از صنایع مادر تبدیل کرده است. شما با حذف ستون های میانی نقشه چیدمان خطوط تولید خود را با آزادی عمل صد در صدی طراحی می کنید.
مهم ترین کاربردهای این پلتفرم صنعتی شامل موارد زیر است:
- آشیانه هواپیما و هلیکوپتر: ورود و خروج پرنده های غول پیکر نیازمند دهانه های عریض بالای پنجاه متر است که تنها با ساختار شبکه ای فولادی قابل اجرا است.
- مجتمع های ورزشی و استخرها: احداث سالن های فوتسال و استخرهای المپیک نیازمند فضای باز و سقف های بلند جهت گردش مناسب هوا است.
- صنایع کشاورزی و دامپروری: احداث مرغداری های صنعتی مکانیزه و سوله های انبار غلات با این روش بالاترین سطح تهویه و دسترسی را فراهم می کند.
- کارخانجات تولید ماشین آلات سنگین: استقرار خطوط مونتاژ خودرو و نصب جرثقیل های سقفی قدرتمند مستلزم استفاده از اسکلت های باربر بسیار پایدار است.
مراحل اصلی در طراحی و محاسبات سوله خرپایی
طراحی سوله خرپایی یک فرآیند پیچیده و نرم افزاری است که مهندسان محاسب آن را با استفاده از سیستم های پیشرفته تحلیل سازه پیش می برند. این برنامه های کامپیوتری رفتار اسکلت شبکه ای را در برابر شدیدترین طوفان ها شبیه سازی می کنند. تیم مهندسی مشخصات دقیق اقلیم منطقه را وارد سیستم کرده و ضخامت مقاطع فلزی را تعیین می کنند.
شما برای دریافت تاییدیه های نظام مهندسی به یک نقشه سوله خرپایی بی نقص نیاز دارید. طراحان در این نقشه ها زاویه دقیق قرارگیری پروفیل ها نوع اتصال جوشی یا پیچ و مهره ای و محل دقیق قرارگیری بادبندها را مشخص می سازند. رعایت این جزئیات فنی جلوی هرگونه لرزش سازه را در طول عمر مفید آن می گیرد.
تحلیل بارهای مرده زنده برف و باد
محاسبات سوله خرپایی پایه و اساس پایداری ساختمان صنعتی شما را تشکیل می دهد. مهندسان محاسب باید چهار نیروی اصلی را با دقت میلی متری آنالیز کنند. بار مرده شامل وزن خالص اسکلت و پوشش سقف است. بار زنده شامل وزن کارگران و تجهیزات متحرک روی سقف در زمان تعمیرات محاسبه می شود.
بار برف و بار باد متغیرهای اقلیمی بسیار حساسی هستند. کوچکترین خطا در تعیین این متغیرها باعث نشست نامتقارن سازه می شود. دقت بالا در این آنالیزها هندسه شبکه های مثلثی را بهینه کرده و از مصرف فولاد اضافی به شدت جلوگیری می کند. شما با اتکا به این محاسبات دقیق می دانید که دقیقا چه تناژی از آهن آلات را باید خریداری کنید.
اجرای فونداسیون سوله خرپایی
اجرای پی ریزی مستلزم رعایت استانداردهای دقیق عمرانی و نقشه خوانی حرفه ای است. فونداسیون سوله خرپایی به دلیل انتقال وزن بسیار پایین تر نسبت به مدل های سنگین تیرورقی ابعاد کوچک تری دارد و هزینه های خاکبرداری شما را به شدت کاهش می دهد.
تیم های اجرایی برای تکمیل این مرحله حساس گام های فنی زیر را طی می کنند:
۱. نقشه برداری زمین تسطیح سطح خاک و خط کشی دقیق محل قرارگیری پایه ستون ها.
۲. حفر گودال های پی و اجرای عملیات خاکبرداری بر اساس ابعاد تایید شده در دفترچه محاسبات فنی.
۳. ریختن بتن مگر با عیار پایین جهت ایجاد یک سطح کاملا صاف و جلوگیری از نفوذ شیرابه بتن اصلی.
۴. بستن شبکه های آرماتوربندی جاگذاری بیس پلیت ها و نصب بولت های انتظار جهت اتصال ستون ها.
۵. بتن ریزی نهایی با عیار استاندارد و انجام عملیات کیورینگ جهت رسیدن به حداکثر مقاومت فشاری.

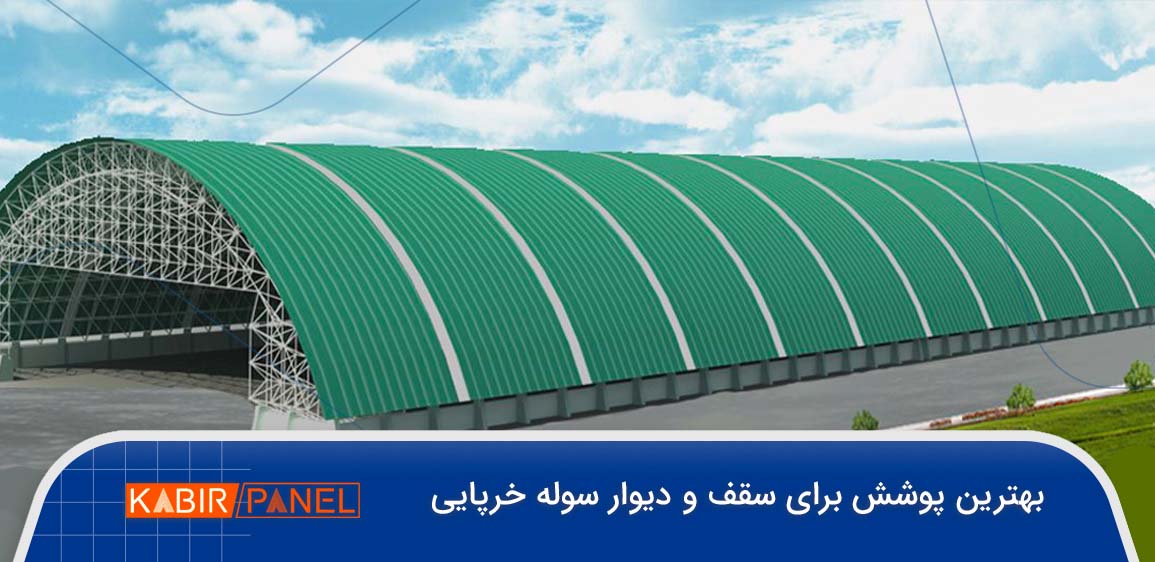

بهترین پوشش برای سقف و دیوار سوله خرپایی
انتخاب متریال پوششی تاثیر مستقیمی روی عمر مفید اسکلت فلزی و راندمان مصرف انرژی سالن دارد. استفاده از ورق های گالوانیزه تک لایه به دلیل ضعف شدید در عایق بندی حرارتی و انتقال صدای بارش باران به داخل سالن کاملا منسوخ شده است. شما به پوششی نیاز دارید که همزمان سبک عایق و مقاوم باشد.
مهندسان ساندویچ پانل های پلی یورتان را به عنوان برترین پوشش صنعتی برای این سازه ها معرفی می کنند. تولیدات تخصصی کارخانه کبیرپانل با ایجاد یک سپر حرارتی غیرقابل نفوذ از اتلاف انرژی دستگاه های تهویه جلوگیری کرده و بار مرده سقف را در بهینه ترین حالت ممکن نگه می دارند. ورق های آلوزینک به کار رفته در ساندویچ پانل کبیرپانل مقاومت اسکلت شما را در برابر رطوبت و خوردگی کاملا تضمین می کنند.
معایب سوله خرپایی کدامند
هر تکنولوژی مهندسی در کنار مزایای فراوان قطعا چالش های اجرایی خاص خود را نیز به همراه دارد. معایب سوله خرپایی بیشتر به فرآیند ساخت کارخانه ای و انتقال قطعات حجیم مربوط می شود. این سازه ها فضای بسیار زیادی را برای مونتاژ روی شاسی ها نیاز دارند و جوشکاری شبکه های متراکم نیازمند تخصص بالایی است.
حمل و نقل این قطعات شبکه ای به محل پروژه نیازمند تریلی های کفی مخصوص و اسکورت های ترافیکی است که هزینه های لجستیک شما را کمی افزایش می دهد. تمیزکاری و رنگ آمیزی زوایای بسته در شبکه های مثلثی نیز زمان بیشتری می طلبد و نیازمند تجهیزات رنگ پاشی فشار بالا است تا تمام سطوح در برابر اکسیداسیون ایزوله شوند.
قیمت سوله خرپایی
مدیریت منابع مالی نیازمند بررسی تخصصی وزن متریال مصرفی و نوسانات بازار آهن آلات است. هزینه ساخت سوله خرپایی ارتباط مستقیمی با عرض دهانه سالن ارتفاع ستون ها و ضخامت پروفیل های فولادی دارد. هندسه بی نظیر خرپا بارهای اضافی را حذف کرده و تناژ خرید آهن آلات شما را به شدت کاهش می دهد.
شما با انتخاب این سیستم مهندسی سرمایه خود را صرفا روی کارایی واقعی سازه متمرکز می کنید و از پرداخت هزینه برای فولادهای بی اثر رها می شوید. کارخانجات سازنده اسکلت فلزی با بهینه سازی مقاطع لوله ای قیمت تمام شده پروژه را پایین آورده و حاشیه سود شما را در احداث مجتمع های صنعتی افزایش می دهند.
محاسبه وزن سوله خرپایی و تاثیر آن بر هزینه نهایی
آنالیز دقیق متریال مصرفی کلید اصلی مدیریت بودجه است. محاسبه وزن سوله خرپایی یک فرآیند نرم افزاری است که مهندسان آن را از طریق جمع کردن وزن خالص تک تک پروفیل ها ورق های اتصال و پیچ ها انجام می دهند.
کاهش وزن کلی ساختمان مستقیما قیمت سوله خرپایی را در پیش فاکتور کاهش می دهد. شما تناژ فولاد کمتری می خرید و هزینه های اجاره ماشین آلات سنگین برای نصب قطعات نیز افت چشمگیری پیدا می کند. این شفافیت در محاسبات وزنی به شما اجازه می دهد تا تامین مالی پروژه را با دقت بالایی برنامه ریزی کنید.
آیا قیمت سوله سبک خرپایی توجیه اقتصادی دارد
قیمت سوله سبک خرپایی یک شاخص اقتصادی بسیار مقرون به صرفه است که با حذف ورق های ضخیم و استفاده از پروفیل های شبکه ای بازگشت سریع سرمایه را تضمین می کند. توجیه مالی این پلتفرم در دهانه های بالای هجده متر کاملا اثبات شده است. میزان مصرف فولاد در سازه های سنتی تیرورقی بسیار بالا و متراکم است اما ساخت سوله خرپایی بر پایه مصرف کاملا بهینه استوار است. این کاهش وزن چشمگیر قیمت تمام شده اسکلت را نسبت به مدل های سنگین بسیار ارزان تر و منطقی تر می کند.
تفاوت بعدی در هزینه اجرای فونداسیون نمایان می شود. اسکلت های تیرورقی نیازمند پی ریزی عمیق و پرهزینه هستند اما وزن پایین خرپا ابعاد پی و هزینه های عملیات خاکی را کاهش می دهد. شما در سازه های تیرورقی برای اجرای دهانه های عریض با محدودیت روبرو هستید و باید از ستون های مزاحم میانی استفاده کنید. سیستم خرپایی این محدودیت را کاملا از بین برده و فضایی نامحدود و یکپارچه خلق می کند.
سرعت نصب و مونتاژ نیز نقش مهمی در کاهش هزینه های سربار پروژه دارد. برپایی سازه های تیرورقی فرآیندی با سرعت متوسط است که به عملیات زمان بر جوشکاری در محل نیاز دارد. تیم های فنی قطعات سوله سبک خرپایی را به کمک اتصالات خشک با سرعتی بسیار بالا نصب می کنند و خط تولید شما را سریع تر به مرحله بهره برداری می رسانند.

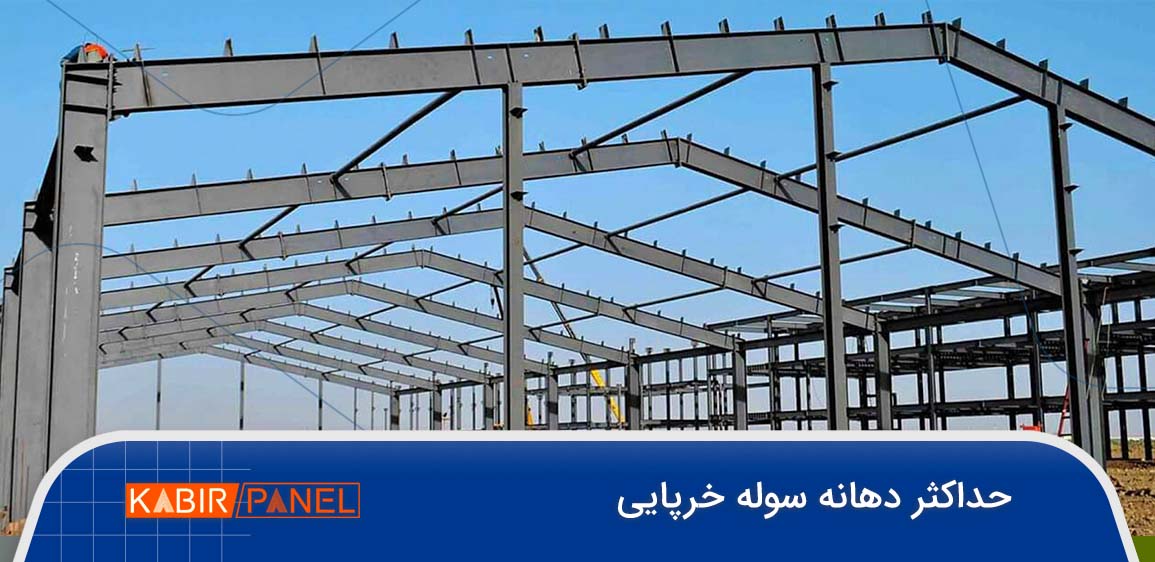

بررسی ابعاد و حداکثر دهانه سوله خرپایی
طراحی دهانه سالن ارتباط مستقیمی با نوع کاربری و ماشین آلات مستقر در آن دارد. شما برای احداث یک کارگاه کوچک می توانید نقشه سوله خرپایی با دهانه ده متری را سفارش دهید که سرعت اجرای فوق العاده ای دارد.
اما نقطه قوت اصلی این سازه ها پوشش دهانه های غول پیکر است. بزرگترین دهانه سوله خرپایی می تواند با تکیه بر محاسبات دقیق مهندسی به بیش از صد متر نیز برسد. این ابعاد خیره کننده برای احداث آشیانه های تعمیراتی هواپیماهای مسافربری یا سالن های ترانزیت گمرکی کاملا ایده آل است و فضایی یکپارچه در اختیار تیم های عملیاتی قرار می دهد.
سوالات متداول درباره سازه های شبکه ای فولادی
۱. آیا مقاومت سوله سبک خرپایی در برابر زلزله کافی است؟
مقاومت سوله سبک خرپایی در برابر لرزش یک ویژگی کاملا اثبات شده است که به دلیل توزیع یکنواخت نیروها در شبکه های مثلثی پایداری ساختمان های صنعتی را در مناطق زلزله خیز به بالاترین سطح ممکن ارتقا می دهد.
۲. فونداسیون سوله خرپایی چه تفاوتی با مدل های سنتی دارد؟
فونداسیون سوله خرپایی یک سیستم پی ریزی سبک است که به دلیل وزن پایین اسکلت فلزی ابعاد کوچکتری نسبت به سازه های تیرورقی دارد و هزینه های عملیات خاکبرداری و مصرف بتن را به شدت کاهش می دهد.
۳. بزرگترین معایب سوله خرپایی در پروژه های صنعتی چیست؟
چالش اجرایی سوله خرپایی یک مسئله فنی مربوط به اشغال فضای زیاد برای مونتاژ قطعات در کارخانه و همچنین نیاز به تجهیزات ترافیکی ویژه برای حمل و نقل مقاطع شبکه ای عریض به محل نصب پروژه است.
۴. نحوه محاسبه وزن سوله خرپایی چگونه انجام می شود؟
محاسبه وزن سوله خرپایی یک فرآیند تخصصی نرم افزاری است که مهندسان آن را با جمع کردن دقیق جرم تمامی پروفیل ها و اتصالات انجام می دهند تا برآورد نهایی قیمت خرید آهن آلات را به کارفرما ارائه دهند.
۵. بهترین متریال برای پوشش سقف این سازه ها چیست؟
ساندویچ پانل پلی یورتان بهترین و استانداردترین متریال پوششی است که با ایجاد عایق بندی صد در صدی بار مرده روی شبکه های فولادی سقف را کاهش داده و هزینه های مصرف انرژی سالن را مهار می کند.
۶. زمان مورد نیاز برای ساخت سوله سبک خرپایی چقدر است؟
زمان ساخت سوله سبک خرپایی یک بازه اجرایی بسیار کوتاه بین یک تا دو ماه کاری است که با انتقال قطعات پیش ساخته کارخانه ای و مونتاژ سریع آن ها توسط پیچ و مهره سرعت بهره برداری را افزایش می دهد.
سخن پایانی
انتخاب سیستم شبکه ای فولادی یک استراتژی هوشمندانه برای کاهش چشمگیر هزینه ها و افزایش قطعی پایداری بناهای صنعتی است. شما با تکیه بر محاسبات دقیق مهندسی و اجرای اصولی می توانید فضاهای بسیار وسیعی را بدون حضور هیچ ستون مزاحمی خلق کنید. استفاده از پوشش های عایق قدرتمند نظیر تولیدات کارخانه کبیرپانل نیز راندمان این سازه ها را به نقطه اوج می رساند. این تکنولوژی پیشرفته قطعا ضامن امنیت سرمایه و موفقیت کسب و کار شما خواهد بود. شما کارفرمایان و سرمایه گذاران محترم می توانید جهت دریافت مشاوره تخصصی بررسی نقشه های اجرایی و استعلام دقیق هزینه ساخت سوله خرپایی با مهندسان ارشد و تیم فنی ما تماس بگیرید.
